變壓器鐵芯接地電流在線監測裝置
OMC3030變壓器鐵芯接地在線監測系統適合安裝于110kV及以上電壓等級變電站變壓器鐵芯接地線上。利用高靈敏度電流傳感器，不失真地采集鐵芯對地的泄漏電流信號，通過對電流信號的運算和處理，剔除雜波干擾信號，得到實際接地泄漏電流信息。本系統采用無線RF通訊網絡將實測的數據傳輸?shù)郊衅鳎偻ㄟ^(guò)現場總線方式將數據傳輸至后臺軟件，最終利用專家系統分析、判斷、預測變壓器鐵芯的絕緣健康狀況。

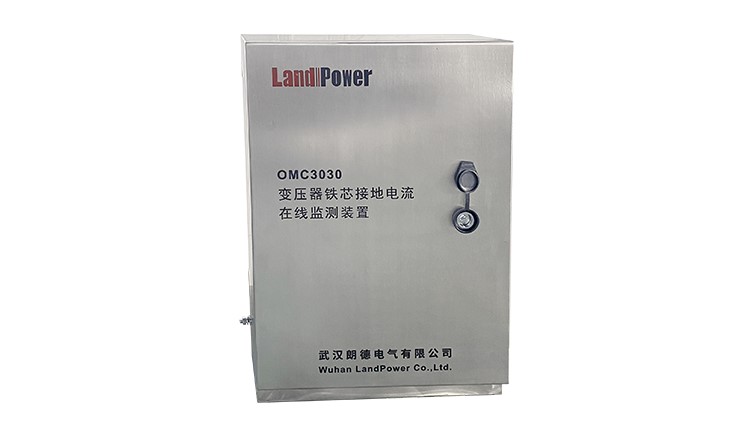

OMC3030變壓器鐵芯接地電流在線監測裝置
技術特點：
不改變?cè)须娏υO(shè)備的接線、接地模式，監測系統和電氣系統只有磁的聯系，不會對一次系統造成任何干擾和影響
充分考慮了現場的惡劣電磁環境，采取全面的抑止措施，完善的箱體及電纜的屏蔽措施
傳感器磁芯使用新型磁性材料，性能優異獨特的系統自校準功能，在規定的時段內，主動校準由于硬件電路的老化、溫度的變化帶來的誤差
系統采用無線RF通訊網絡將實測的數據傳輸?shù)郊衅?/span>
每個集中器可接入多達32個監測點的采集信息
性能指標：
類別 | 技術參數 |
電源 | 太陽能供電8VDC/187～242VAC供電 |
設備功耗：最大瞬時功耗500mW，待機功耗50mW | |
測量范圍與精度 | 1.0-1000mA |
分辨率：0.5mA | |
測量精度：±2% | |
通訊方式 | 無線RF433MHz, RS232/RS485/IEC61850 |
工作環境 | 溫度-40～+70℃ |
濕度≤90%RH |
